產品參數
設備介紹：該機器是一臺集銑削、鉆孔和攻絲為一體的立式加工中心
配置簡介：整機結構為三維變徑優化處理，減輕了機床強力切削時的震動、使機床剛性更好，三軸采用進口C3級40#滾珠絲桿配合進口軸承與高精密鎖緊螺正機床的運行精度，采用進口P級45#精密滾柱導軌，保證機床的加工剛性。
應用領域：航天航空，汽車零件，機械領域的中小件加工
HLV 系列參數 HLV Series Technical parameter table

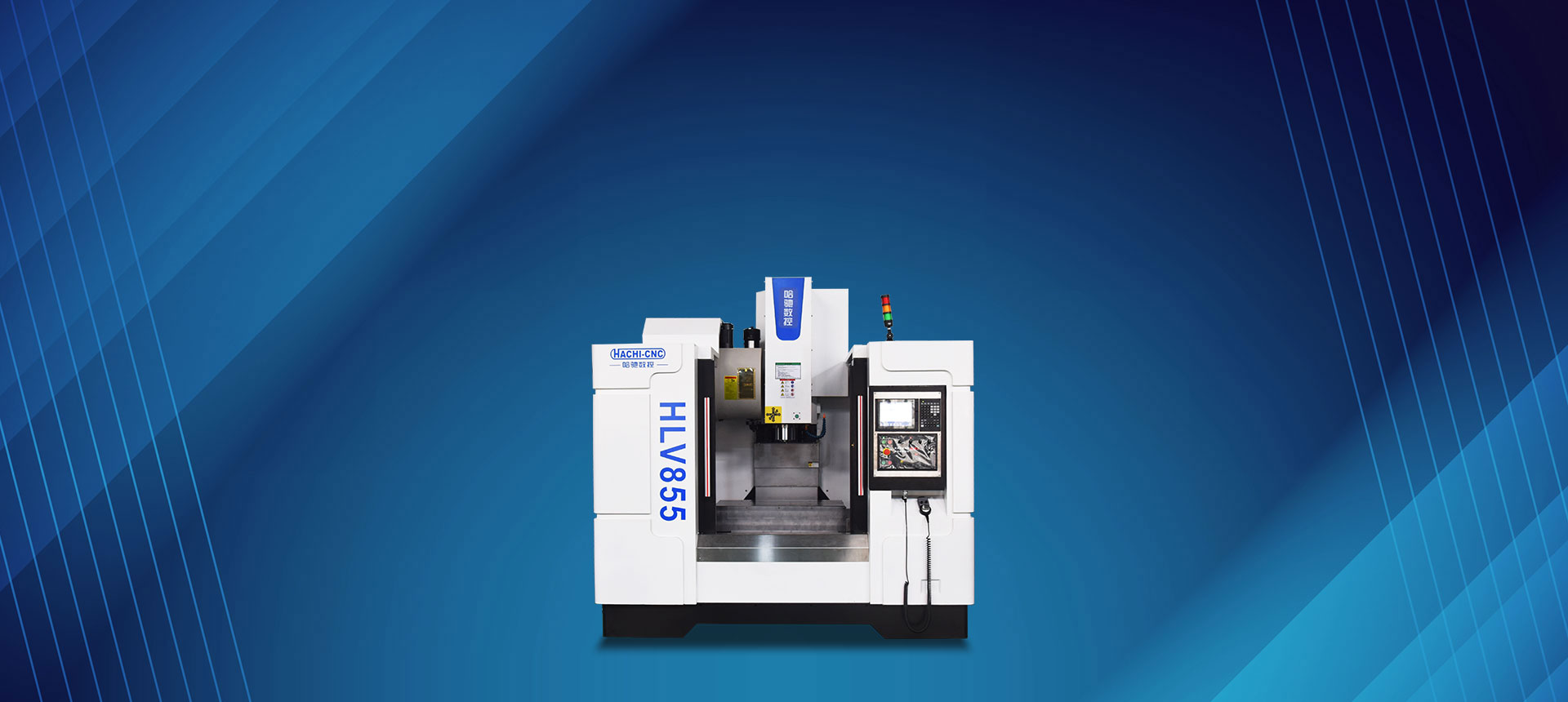

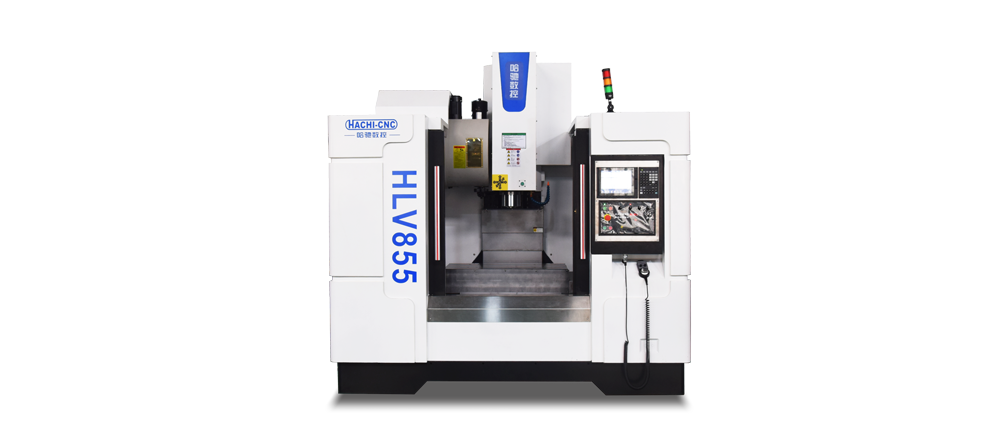

HLV855技術規格參數表
項目 | 單位 | 參數 |
行程 | X軸（主軸左右移動） | mm | 800 |
Y軸（主軸前后移動） | mm | 550 |
Z軸（主軸上下移動） | mm | 550 |
主軸鼻端到工作臺端面距離 | mm | 120-670 |
工作臺 | 工作臺尺寸（長×寬） | mm | 1000×550 |
最大臺荷重 | Kg | 500 |
T型槽寬度 | mm | 18mm |
T型槽數/中心間距 |
| 5/90mm |
| 主軸中心距立柱導軌面距離 | mm | 590 |
進給 | 三軸 |
| X | Y | Z |
快移速度 | m/min | 48 | 48 | 36 |
最大進給速度 | m/min | 48 | 48 | 36 |
切削進給 | mm/min | 1~15000 | 1~15000 | 1~15000 |
定位精度（全程） | mm | 0.005 | 0.005 | 0.005 |
重復定位精度（全程） | mm | 0.005 | 0.005 | 0.005 |
三軸傳動 | 三軸伺服馬達 | 額定功率 | kw | 2.0 | 2.0 | 3.0 |
最大扭矩 | n.m | 47 | 47 | 64 |
最大輸出轉速 | rpm | 3000 | 3000 | 3000 |
主軸伺服馬達 | 功率 | kw | 7.5/15 |
額定扭矩 | n.m | 35.8 |
最大扭矩 | n.m | 95.5 |
最大輸出轉速 | rpm | 12000 |
主軸 | 最高轉速 | rpm | 12000 |
主軸直徑 | mm | 150 |
傳動方式 |
| 直接式 |
拉刀方式 |
| BT40四瓣爪 |
主軸孔 |
| 錐度 7/24錐度NO.40 |
主軸平衡等級 |
| G1(ISO1940) |
安裝方式 |
| 立式 |
刀庫 | 刀庫形式 |
| 圓盤式 |
刀柄規格 |
| BT40 |
刀具數量 | 把 | 24 |
最大刀具直徑（滿刀）/長度/重量 | mm, kg | Φ80mm/300mm/8kg |
鄰空刀直徑 | mm | Φ125 |
換刀時間（刀對刀） | sec | 1.8 |
換刀減速機減速比 |
| 1:8 |
冷卻潤滑動力 | 電力 | KVA | 20（380V、50Hz）KVA |
氣源 | Mpa | 0.6Mpa-0.9Mpa |
絲桿潤滑 |
| 自動導軌油潤滑裝置 |
導軌潤滑 |
| 自動導軌油潤滑裝置 |
冷卻馬達功率 | KW | 0.75 |
切削冷卻 |
| 噴水式切削冷卻系統 |
機床尺寸 | 安裝防護占地空間 | mm | 約2400*2850*2820 |
整機重量 | Kg | 約5000 |
機床運行環境要求 | 電源要求 |
| 3Φ380V 50HZ |
運行環境溫度（24小時內平均溫度不高于35℃） | ℃ | 5～40 |
運行環境相對濕度 | % | 30—75 |
*振動強度 |
| 小于0.5G |
遠離塵埃多、腐蝕性/有機性氣體環境 |
接地電阻 | 小于10歐姆（需要單獨接地，不串聯接地） |
HLV1160技術規格參數表
項目 | 單位 | 參數 |
行程 | X軸（主軸左右移動） | mm | 1100 |
Y軸（主軸前后移動） | mm | 600 |
Z軸（主軸上下移動） | mm | 600 |
主軸鼻端到工作臺端面距離 | mm | 120-720 |
工作臺 | 工作臺尺寸（長×寬） | mm | 1200×600 |
最大臺荷重 | Kg | 800 |
T型槽寬度 | mm | 18mm |
T型槽數/中心間距 |
| 5/90mm |
| 主軸中心距立柱導軌面距離 | mm | 650 |
進給 | 三軸 |
| X | Y | Z |
快移速度 | m/min | 48 | 48 | 36 |
切削進給 | mm/min | 1~15000 | 1~15000 | 1~15000 |
定位精度（全程） | mm | 0.005 | 0.005 | 0.005 |
重復定位精度（全程） | mm | 0.005 | 0.005 | 0.005 |
三軸傳動 | 三軸伺服馬達 | 額定功率 | kw | 3.0 | 3.0 | 3.0 |
最大扭矩 | n.m | 45 | 45 | 45 |
最大輸出轉速 | rpm | 3000 | 3000 | 3000 |
主軸伺服馬達 | 功率 | kw | 11/18.5 |
額定扭矩 | n.m | 52.5 |
最大扭矩 | n.m | 118 |
最大輸出轉速 | rpm | 12000 |
主軸 | 最高轉速 | rpm | 12000 |
主軸直徑 | mm | 150 |
傳動方式 |
| 直接式 |
拉刀方式 |
| BT40四瓣爪 |
主軸孔 |
| 錐度 7/24錐度NO.40 |
主軸平衡等級 |
| G1(ISO1940) |
安裝方式 |
| 立式 |
刀庫 | 刀庫形式 |
| 圓盤式 |
刀柄規格 |
| BT40 |
刀具數量 | 把 | 24 |
最大刀具直徑（滿刀）/長度/重量 | mm, kg | Φ80mm/300mm/8kg |
鄰空刀直徑 | mm | Φ125 |
換刀時間（刀對刀） | sec | 1.8 |
換刀減速機減速比 |
| 1:8 |
冷卻潤滑動力 | 電力 | KVA | 25（380V、50Hz）KVA |
氣源 | Mpa | 0.6Mpa-0.9Mpa |
絲桿潤滑 |
| 自動導軌油潤滑裝置 |
導軌潤滑 |
| 自動導軌油潤滑裝置 |
冷卻馬達功率 | KW | 0.75 |
切削冷卻 |
| 噴水式切削冷卻系統 |
機床尺寸 | 安裝防護占地空間 | mm | 約3300*2600*3100 |
整機重量 | Kg | 約7200 |
機床運行環境要求 | 電源要求 |
| 3Φ380V 50HZ |
運行環境溫度（24小時內平均溫度不高于35℃） | ℃ | 5～40 |
運行環境相對濕度 | % | 30—75 |
*振動強度 |
| 小于0.5G |
遠離塵埃多、腐蝕性/有機性氣體環境 |
接地電阻 | 小于10歐姆（需要單獨接地，不串聯接地） |
