產品參數

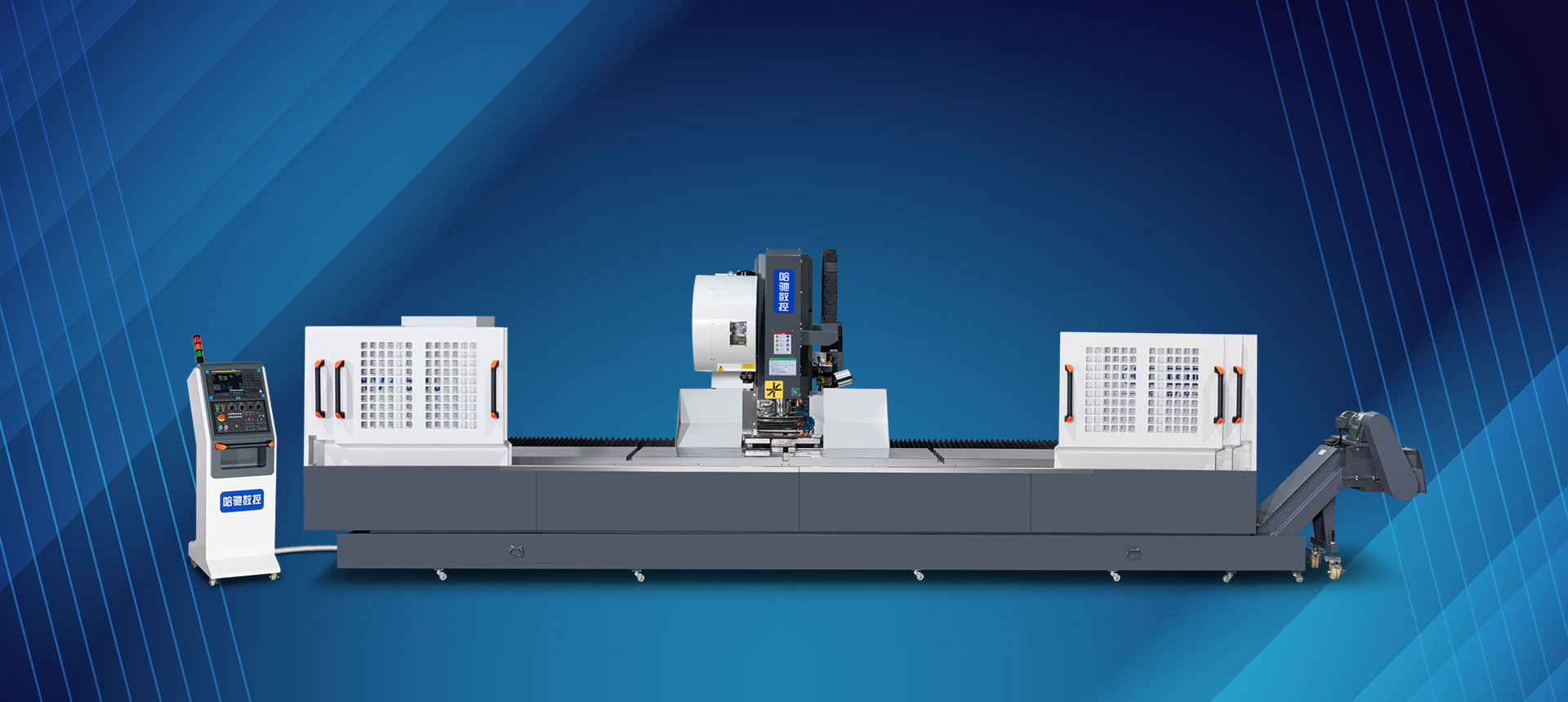

設備介紹:本設備集銑削、鉆孔、攻牙為一體的自動化復合型型材加工中心,適用于加工各種長度超寬的鋼、鋁、銅金屬和非金屬型材加工。
配置簡介:采用直徑150mm的BT40主軸錐孔;X/Y/Z軸采用進口高剛性45#滾柱線軌;X軸傳動系統采用德國原裝進口超高精密級減速機及齒條;進口高端控制系統;大功率伺服電機,設備剛性超強
應用領域:機械零部件、軌道交通、航空航天、軍工機械等。
焊接架床身HK 2500/HK 4500/HK 6500
HK 系列參數 HK Series Technical parameter table
| 項目 | 單位 | 參數 |
行程 | X軸 | mm | 2500-6500(可定制其他長度) |
Y軸 | mm | 800 |
Z軸 | mm | 700 |
主軸鼻端到工作臺端面距離 | mm | 150/210 |
移動 | 快移速度X/Y/Z | m/min | 60 | 28 | 28 |
切削進給X/Y/Z | mm/min | 15000 | 15000 | 15000 |
精度 | 定位精度(全程)X/Y/Z | mm | 0.03 | 0.01 | 0.01 |
重復定位精度X/Y/Z | mm | ±0.01/500 | ±0.01/300 | ±0.01/300 |
主軸 | 最高轉速 | rpm | 12000 |
主軸孔 | | BT40標準錐度 |
刀把規格 | | BT40 |
伺服功率 | 三軸伺服馬達 | 功率X/Y/Z | mm | 3.0/3.0/3.0 |
主軸伺服馬達 | 功率 | KW | 11/18.5 |
|
|
|
|
|
|
| 項目 | 單位 | 參數 |
刀庫 | 刀庫形式 | | 圓盤式 |
刀柄規格 | | BT40 |
刀具數量 | 把 | 24 |
換刀時間(刀對刀) | sec | 1.8 |
拉釘形式 | | 45° |
潤滑冷卻 | 潤滑系統 | | 自動導軌油潤滑裝置 |
冷卻系統 | | 噴水式切削冷卻系統 |
動力 | 電力 | KVA | 25(380V、50HZ)KVA |
氣源 | mpa | 0.6Mpa-0.9Mpa |
機械規格 | 操作系統 | | FANUC/MITSUBISHHI |
機床高度(Z軸正極限) | | 約3150 |
機床寬度(Y軸負極限) | mm | 約3500 |
整機長度 | mm | 約6400-10800 |
占地面積 | mm3 | 約6400-10800*3500 |
整機重量 | KG | 約11000-18000KG |
